Monday 29 October 2012

Cacti的安装(for CentOS 5)

系统环境:CentOS 5.2 (Linux)最小化安装+ Development Tools (可以使用yum -y groupinstall Development\ Tools来安装)。
#Cacti Readme 中描述所需要的软件包
PHP 4.3.6+
MySQL 4.1.x or 5.x
RRDTool 1.0.49+ or 1.2.x
NET-SNMP 5.1.2+
#更详细的依赖关系
* httpd
* php
* php-mysql
* php-snmp
* mysql
* mysql-server
* net-snmp
1. Disable SELinux 关闭SELinux
vi /etc/sysconfig/selinux
#SELINUX=enforcing
SELINUX=disabled
设置完需要重新启动
之所以要关闭SELinux是因为国内对SELinux的应用还不普及,假如了解SELinux的使用,那么可以不关闭。正确设置相应的权限即可。
2. 下载 Cacti http://www.cacti.net
wget http://www.cacti.net/downloads/cacti-0.8.7b.tar.gz
3. 安装所需的包
yum -y install httpd
yum -y install php
yum -y install php-mysql
yum -y install php-snmp
yum -y install mysql-server
yum -y install perl
yum -y install net-snmp-utils
有可能需要安装(没有安装Development Tools的情况下):
yum -y install libpng
yum -y install freetype
yum -y install libart_lgpl
4. 将httpd和mysqld设置成自动启动
chkconfig httpd on
chkconfig mysqld on
5. 下载 rrdtool http://oss.oetiker.ch/rrdtool/download.var
wget http://dag.wieers.com/rpm/packages/rrdtool/perl-rrdtool-1.2.23-1.el5.rf.i386.rpm
wget http://dag.wieers.com/rpm/packages/rrdtool/rrdtool-1.2.23-1.el5.rf.i386.rpm
6. 安装 rrdtool
rpm -ivh perl-rrdtool-1.2.23-1.el5.rf.i386.rpm rrdtool-1.2.23-1.el5.rf.i386.rpm
7. 修改mysqld配置,将默认字符集设置成utf-8,这样可以方便cacti中显示中文菜单
vi /etc/my.cnf
[mysqld]
collation-server = utf8_general_ci
default-collation = utf8_general_ci
character-set-server = utf8
default-character-set = utf8
[mysql]
default-character-set = utf8
8. 建立cacti所需数据库,并设置相关权限,下面其实建了两个用户,适应不同mysql环境。
mysqladmin create cacti
mysql cacti < cacti.sql ( cacti.sql cacti目录下)
mysql> create user cacti@’localhost’;
mysql> create user cacti@’127.0.0.1′;
mysql> grant all privileges on cacti.* to cacti@’localhost’;
mysql> grant all privileges on cacti.* to cacti@’127.0.01′;
mysql> set password for cacti@’localhost’ = password(‘cactipasswd’);
mysql> set password for cacti@’127.0.0.1′ = password(‘cactipasswd’);
9. 修改cacti配置文件
vi include/config.php ( cacti目录下)
$database_type = “mysql”;
$database_default = “cacti”;
$database_hostname = “localhost”;
$database_username = “cacti”;
$database_password = “cacitpasswd”;
$database_port = “3306″;
10. 为cacti配置apache访问
vi /etc/httpd/conf.d/cacti.conf
Alias /cacti /srv/_webapp/cacti
<Directory /srv/_webapp/cacti>
Options Indexes FollowSymLinks
AllowOverride None
Order allow,deny
Allow from all
</Directory>
11. 设置cacti数据保存目标权限
chown -R apache rra log ( cacti目录下)
12.设置cacti采集
vi /etc/cron.d/cacti
*/5 * * * * apache /usr/bin/php -q /srv/_webapp/cacti/poller.php > /srv/_webapp/cacti/log/poller.log 2>&1
13. 未提到过的配置文件,均使用系统默认.
--------------------------------------------------

CentOS下,Cacti的安装与配置


一、cacti简介
随着公司规模扩大,服务器也日渐增多,对服务器集群的 网络流量和服务器性能实时监测显得愈发重要。开源阵营中常用有MRTG(MultiRouter Traffic Grapher)–基于SNMP的网络流量统计分析工具。它通过SNMP协议从设备得到并记录网卡信息,并将流量负载以图形的方式显示出来,系统负载 小,使用方便。不过,由于MRTG存在诸多缺点,其作者Tobias Oetiker在1999年就已经开始开发另一套开源软件RRDTool来代替MRTG。,但是RRDTool的主要作用是数据的存储和将数据绘画成图 像。要实现数据的采集和管理,需要通过Cacti辅助RRDTool。
Cacti是用PHP语言开发的一套完全面向RRDTool的B/S系统,它用SNMP服务获取数据,然后用RRDTool储存和更新数据并生成详 细图表呈现给用户。Cacti通过Mysql存储了所有RRDTool创建图像需要用到的信息以及管理信息,如:主机名、主机ip、snmp团体名、端口 号、模板信息等。注意:SNMP抓到数据不是存储在mysql中,而是存在rrdtool生成的rrd文件中(在Cacti根目录的rra文件夹下)。 rrdtool对数据的更新和存储就是对rrd文件的处理,rrd文件是大小固定的档案文件(Round Robin Archive),它能够存储的数据笔数在创建时就已经定义。官方网站:http://www.Cacti.net/
二、服务器实时监控系统架构及工作流程
整个监控系统主要由四部分组成:
1、Cacti系统——用户控制的平台,用户在此进行所有的设置与查看图表。当然Cacti也需要WEB服务器如Apache和PHP环境的支持;
2、SNMP采集工具–Unix下使用 Net-SNMP软件包自带的”snmpget”和”snmpwalk”等程序,windows下使用php的snmp功能;
3、RRDTool绘图引擎–性能数据的存储和绘画图像;
4、MySQL数据库–储存RRDTool绘图所需的信息。

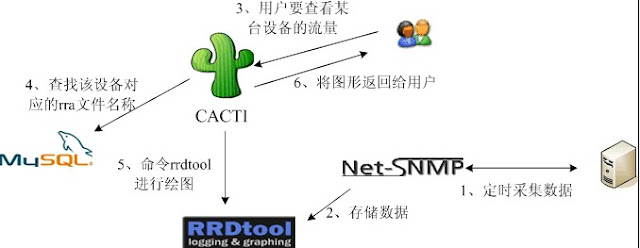

工作流程图:
cacti


三、准备cacti安装环境:
1、首先要安装Apache+PHP+MySQL+Net-SNMP+RRDTool(MySQL安装、Apache安装、PHP安装),本文采用YUM命令安装所有cacti依赖软件。过程如下:
#yum install mysql mysql-server php-mysql httpd php php-pdo lm_sensors net-snmp php-snmp net-snmp-utils perl-Net-Daemon perl-PlRPC perl-DBI rrdtool perl-rrdtool perl-DBD-MySQL net-snmp-libs

注:yum安装rrdtool中,由于rrdtool依赖的包过多,所以请首先增加源,方式如下:
#vi /etc/yum.repos.d/CentOS-Base.repo

文件末尾增加如下链接:
[dag]
name=Dag RPM Repository for Red Hat Enterprise Linux
baseurl=http://apt.sw.be/RedHat/el$releasever/en/$basearch/dag
gpgcheck=1
gpgkey=http://dag.wieers.com/rpm/packages/RPM-GPG-KEY.dag.txt
enabled=1

2、配置SNMP
#vi /etc/snmp/snmp.conf
——将下边这行中的default
com2sec notConfigUser default public
——改为127.0.0.1
com2sec notConfigUser 127.0.0.1 public
——将下边这行中的systemview
access notConfigGroup “” any noauth exact systemview none none
——改为all
access notConfigGroup “” any noauth exact all none none
——将下边这行的注释”#”号去掉
#view all included .1 80
——启动snmpd服务
#service snmpd start
——启动httpd/mysql
#service httpd start
#service mysqld start
四、安装cacti
1、下载cacti:
#wget http://www.cacti.net/downloads/cacti-0.8.7e.tar.gz
#tar -zvxf cacti-0.8.7e.tar.gz
#mv cacti-0.8.7e /var/www/html/cacti
2、在数据库中建库、授权、导入数据库结构
#mysql -uroot -ppassword
mysql> create database cacti;
mysql> grant all privileges on cacti.* to cacti@localhost identified by ‘cacti’ with grant option;
mysql> grant all privileges on cacti.* to cacti@127.0.0.1 identified by ‘cacti’ with grant option;
mysql> use cacti;
mysql> source /var/www/html/cacti/cacti.sql;
——配置cacti以连接数据库
#vi /var/www/html/cacti/include/config.php
$database_type = “mysql”;
$database_default = “cacti”;
$database_hostname = “localhost”;
$database_username = “cacti”;
$database_password = “cacti”;
$database_port = “3306″;
3、添加cacti用户,否则cacti不能写入rrd和log目录,将会无法生成图片
#useradd cacti -d /var/www/html/cacti -s /bin/false
#chown -R cacti /var/www/html/cacti/rra /var/www/html/cacti/log
4、增加入一个计划任务,使得 cacti 每五分钟生成一个监控图表。
#crontab -e
–加入如下内容。注意poller.php的路径
*/5 * * * * php /var/www/html/cacti/poller.php > /dev/null 2>&1
–如果暂时未看到图表,可以手工执行,生成图表
#php /var/www/html/cacti/poller.php > /dev/null 2>&1
5、完成cacti最后的配置,在浏览器输入:http://localhost/cacti,将进入cacti登录页面,第一次登陆用户名和密码都是admin,它会要求你立即设置新密码。接着设置cacti用到的命令正确路径,一定要正确,如下图:
cacti配置

6、完成设置后,通过http://localhost/cacti/graph_view.php,选择服务器即可看到监控图标。
7、如需添加其他主机,改主机必须安装正确配置net-snmp,配置方法如上所述。
五、错误处理:
1、字体在图形中显示不正常的解决方法:下载并安装cjkuni-fonts中文字体,字体名ukai.ttf;
#wget http://ftp.tw.debian.org/debian/pool/main/t/ttf-arphic-ukai/ttf-arphic-ukai_0.1.20060928.orig.tar.gz
#tar zxvf ttf-arphic-ukai_0.1.20060928.orig.tar.gz
#cd ttf-arphic-ukai-0.1.20060928/
#cp ukai.ttf /usr/share/fonts/ukai.ttf
2、cacti无法显示监控图表的解决方法:
1)首先确认/var/www/html/cacti/rrd目录是否可写,照上文设置用户权限;
2)字体路径是否设置正确,如上文所述;
3)RRDTool版本设置是否正确(查看RRDTool版本命 令:#rrdtool -v),设置方法:Console -> Cacti Settings -> Genera -> RRDTool Utility Version -> RRDTool 1.3.X;(默认为1.0.x,不改可能图像不能正常显示出来)

from www.linuxso.com
--------------------------------------

CentOS + Cacti 集中监控服务器


Percona Monitoring Plugins (Plugins for Cacti)
Percona 为我们提供了很多包括linux,apache,mysql,redis,nginx等等常见服务的监控模板非常方便。
下载地址 | 官方文档
监控机配置
1. 下载Cacti
2. 解压到wwwroot目录(cacti默认URL是/cacti,不想改配置就同样解压到www/cacti好了)
3. 配置web服务(注意屏蔽cli目录访问)
4. 编译安装PHP SNMP扩展
5. 安装SNMP服务
yum install net-snmp net-snmp-libs net-snmp-utils
如何安装PHP SNMP扩展
进入PHP源代码目录下的ext/snmp目录,执行以下命令
phpize
./configure
make && make install
6. 修改cacti/include/config.php 配置mysql连接参数
7. 导入cacti.sql
8. 访问http://服务器地址/cati 开始安装
被监控机配置
1. 配置防火墙(打开UDP 161端口,其他端口根据需要打开)
对于运行在网络上的服务器来说对外开发的端口自然是越少越好,可能的话最好只对内部网络开放SNMP服务。
其他端口根据需要选择开放。
在/etc/sysconfig/iptables添加
-A INPUT -p udp -m state --state NEW -m udp -s 允许访问的IP --dport 161 -j ACCEPT
2. 安装SNMP服务
yum install net-snmp net-snmp-libs net-snmp-utils
service snmpd start
其他注意事项:
1. Percona的提供的脚本很多监控项目是通过ssh连接到远程服务器上,所以需要监控机有访问被监控机的权限,在Percona的脚本里是通过ssh密钥登陆的。
2. Percona默认访问的Nginx统计地址是/server-status,可以在cacti的data source里改或者偷懒直接改scripts/ss_get_by_ssh.php。
3. Percona为每种服务都提供了Host模板,在创建Host之后可以通过多次更改Host Template来合并不同的图表模板。当然,还是都分开比较好一点.
----------------------------------------------------------------

网络流量监测工具Cacti

Cacti是一款开源的网络流量监测图形分析工具, 基于PHP,MySQL,SNMP及RRDTool开发, 强大画图和自定义画图能力帮助运维人员了解网络流量情况, 可与Nagios配合组成可控报警系统。拥有非常强大的数据和用户管理功能,可指定每个用户能查看树状结构、host以及任何一张图,还可以与LDAP结合进行用户验证,同时也能自己增加模板,功能强大。

Cacti利用SNMPGET采集数据,使用RRDTOOL储存和更新数据,用户需要时绘图引擎生成图表呈现给用户。(RRDTOOL使用起来命令复杂,CACTI的图形界面使用简单,用户可以不用直接和RRDTOOL接触)

官网:http://www.cacti.net/
